高壓自緊式法蘭結構

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2019-03-04 14:34:06     瀏覽次數:

  高壓自緊式法蘭由2個卡套、2個套節、1個密封環和4套螺栓組成,T型密封環由筋和唇組成,其材質的硬度,強度和綜合機械性能可以高于套節材料,高壓自緊式法蘭是靠T密封環的唇部的幾何彈性變形形成密封,屬于“硬密封”。

  高壓自緊式法蘭關鍵部件為密封環,采用T型結構,巧妙的設計,使“筋”和“唇”兩部分結構分別發揮不同作用,“筋”承擔強度,“唇”承擔密封。 “筋”除了起到精準定位而使密封唇不致過度壓縮而形成失穩外,還與套節、卡套、管道形成一個整體,因筋的環面積總比所連接的管道截面積大,能夠把壓縮和彎矩載荷從一個套節傳到另一個套節,并同時承擔管系所能承受的極其嚴酷的荷載;“唇”與“套節”在兩次機械外力作用下,形成一個幾何變形彈性密封(第一次機械外力由螺栓緊固形成,第二次機械外力由管道內壓P形成),此時,卡套成了主要受力元件(不同于傳統法蘭的主要受力元件是螺栓),螺栓成了輔助受力元件,這種結構可以使其T型密封環在360°方向均勻受力。在外力作用下,T型密封環的“唇”與套節越壓越緊,形成自緊密封。

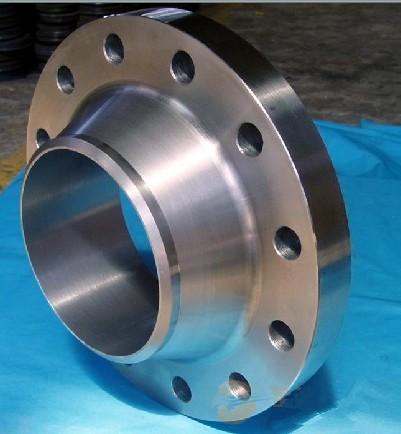

高壓自緊式法蘭

  當螺栓緊固時,形成初始密封,管道內壓不斷升高或波動,T型密封環向外膨脹,T型臂(唇)彈性變化形成自緊式密封;在正常運行工況下,T型密封環在強大的套節保護作用下,360°方向均勻受力,不受其他外力的干擾,T型臂如同彈簧,在屈服極限范圍內,反復使用都非常有效。
